Детали продукта
Место происхождения: КНР
Фирменное наименование: HETECH
Сертификация: ISO9001,ISO14001,ISO13485,IATF16949
Номер модели: HCCH210WV01A
Условия оплаты & доставки
Количество мин заказа: 100 шт.
Время доставки: 4-6 недель
Условия оплаты: T/T
Поставка способности: 50K/month
П/Н: |
HCCH210WV01A |
Размер: |
2.1" ((IPS) |
Тип отображения: |
IPS |
Резолюция: |
480x480 |
Размер контуры: |
56.18 ((W) *59.71 ((H) *2.3 ((D) мм |
Активная зона: |
φ53,28 мм |
Яркость: |
250cd/м2 |
интерфейс: |
40pinSPI+RGB |
Угол обзора: |
85/85/85/85 |
Управляющий модуль: |
ST7701S |
Temp деятельности.: |
-20~70°C |
Температура хранения.: |
-30~80℃ |
Соотношение контраста: |
1000 |
Соотношение сторон: |
1:1 |
Применение: |
Морские, IoT устройства, промышленные и медицинские приложения |
П/Н: |
HCCH210WV01A |
Размер: |
2.1" ((IPS) |
Тип отображения: |
IPS |
Резолюция: |
480x480 |
Размер контуры: |
56.18 ((W) *59.71 ((H) *2.3 ((D) мм |
Активная зона: |
φ53,28 мм |
Яркость: |
250cd/м2 |
интерфейс: |
40pinSPI+RGB |
Угол обзора: |
85/85/85/85 |
Управляющий модуль: |
ST7701S |
Temp деятельности.: |
-20~70°C |
Температура хранения.: |
-30~80℃ |
Соотношение контраста: |
1000 |
Соотношение сторон: |
1:1 |
Применение: |
Морские, IoT устройства, промышленные и медицинские приложения |

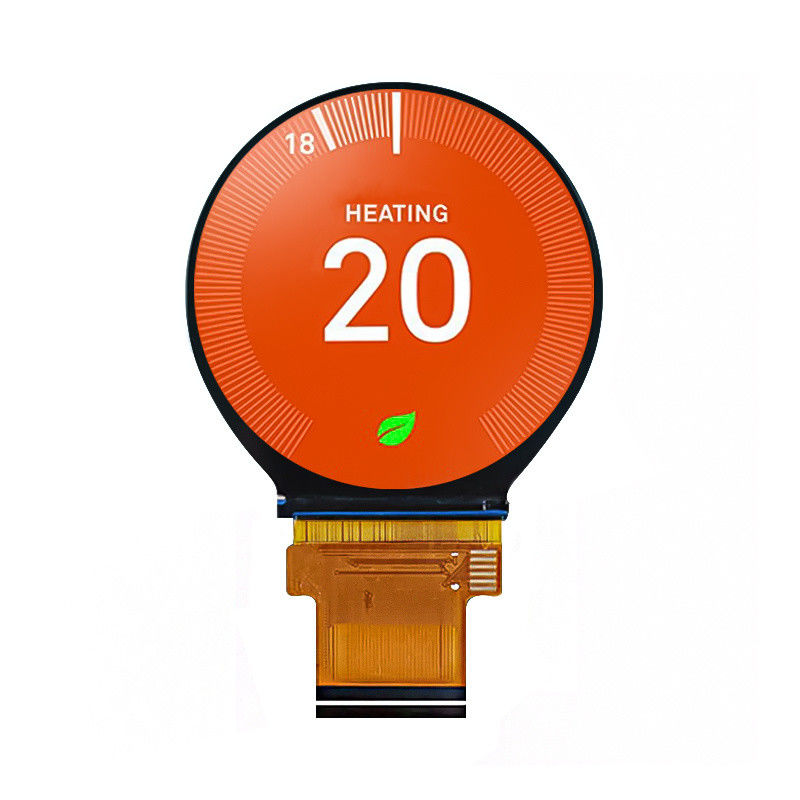

2.1 дюймовый круглый ЖК-экран с 40pinSPI+RGB и ST7701S IC
Описание продукта:
HCCH210WV01Aэто 2.1 дюйм480х480Круглое разрешение TFT LCD дисплея.круглый цветовой дисплей40pinSPI+RGBинтерфейс, и оснащенST7701SЭтот 2,1-дюймовый IPS TFT LCD экран имеет яркость 250 нит.56.18 ((W) *59.71 ((H) *2.3 ((D) ммкруглый дисплей, у нас также есть стандартная емкостная сенсорная панель для него.Этот 2,1-дюймовый цветный круговой модуль IPS TFT имеет всекруглые углы просмотра и высокое контрастное соотношение.Промышленное и медицинское применение.
Общая спецификация:
| П/Н | HCCH210WV01A |
| Размер | 2.1 дюйм |
| Режим отображения | IPS/передатчик/обычно черный |
| Резолюция | 480*480 |
| Размер контура ((мм) | 56.18 ((W) *59.71 ((H) *2.3 ((D) мм |
| Активная площадь ((мм) | φ53,28 мм |
| Яркость ((cd/m2) | 250 |
| Угол обзора ((L/R/T/B) | 85/85/85/85 |
| Интерфейс | 40pinSPI+RGB |
| Управляющий модуль | ST7701S |
| Операционная температура | -20~70°C |
| Температура соржа | -30~80°C |
| Соотношение сторон | 1:1 |
| Соотношение контраста | 1000 |
| Применение | Морские, IoT устройства, промышленные и медицинские приложения |
Рисунки продукции:
Присвоение пин-кода:
Условия вождения на подсветке:
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО | Условия испытания |
| Напряжение для светодиодного подсветки | Vf | 3.0 | 3.2 | 3.5 | V | Если=80mA |
| Ток для светодиодного подсветки | Если | - | 80 | - | mA | - |
| Время службы светодиодов | - | - | 20000 | - | часы | Если=80mA |
Серия круглых ЖК-дисплеев
|
Размеры LCD-дисплея HTC-Round
|
|||||||||||
| Тепло напоминает: если модели, перечисленные ниже, не могут удовлетворить ваши требования, настройка может быть сделана в соответствии с вашими конкретными требованиями, но это не ограничивается LCM, RTP, CTP, driver board.etc. | |||||||||||
| Нет, нет, нет. | Размер | Часть No. | Тип ЖК | Резолюция |
Конспект Размер |
Активная зона | Интерфейс | Соотношение контраста | Яркость | Операционная температура | Температура хранения |
| 1 | 1.8" | HC018IX20020-F63 | IPS | 360*360 |
48.08*49.95*1.96 мм |
φ45,68 мм | 30pin MIPI | 1200 | 250 | -20~70°C | -30~80°C |
| 2 | 2.1" | HCCH210WV01A | IPS | 480*480 |
56.18*59.71*2.3 мм |
φ53,28 мм | 40pinSPI+RGB | 1000 | 250 | -20~70°C | -30~80°C |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 |
97.6*83.79*4.0 мм |
90.0*72.0 мм | 40pinSPI+RGB | 1200 | 1000 | -30~80°C | -40~90°C |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 |
97.6*83.79*4.0 мм |
90.0*72.0 мм | 40pinSPI+RGB | 1200 | 1000 | -20~70°C | -30~80°C |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 |
98.88*94.12*7.75 мм |
89.74*83.51 мм |
40pin RGB | 1200 | 1000 | -30~80°C | -30~80°C |
| 6 | 4 дюйма | HC040IXA4077-F34 | IPS | 720*720 |
110*112,49*7,7 мм |
φ101,52 мм | 40pin MIPI | 1000 | 1400 | -30 ~ 85°C | -30-85°C |
| 7 | 4 дюйма | HC040IXA4077-F35 | IPS | 720*720 |
110*112,49*7,7 мм |
φ101,52 мм | 40pinLVDS | 1200 | 1000 | -30~80°C | -30-85°C |
Настройка:
Часто задаваемые вопросы
Q1. Могу ли я получить образец заказа для LCD дисплея
О: Да, мы приветствуем заказ образца для проверки качества
Вопрос 2: Как насчет сроков?
А:Обычно 4 ~ 5 дней для образцов заказов, если товары находятся на складе, и 4 ~ 6 недель для массового производства (на основе количества и продукта).
Вопрос 3: Как вы отправляете товары и сколько времени требуется для прибытия?
Ответ: отправляется по DHL, UPS, FedEx.
Q4. Как сделать заказ на LCD дисплей?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, покупатель подтверждает образцы и размещает депозит для формального заказа.
В-четвертых, мы организуем производство.
Q5: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 1 год гарантии на наши продукты.
Вопрос 6: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
В.Кроме повреждений, вызванных человеческими факторами, в течение одного года гарантия с начала доставки.
Если есть особые условия, гарантийный срок будет сообщен отдельно.
